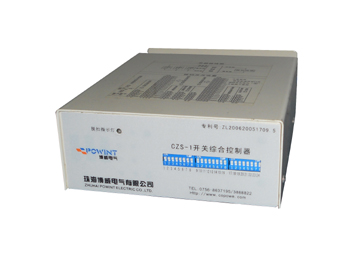

1、概述

本控制器采用微控制器技術，能監測三相電流和零序電流，并對開關進行保護。

2、工作原理

a)開關合閘時，控制器進行浪涌延時，以防開關誤脫扣；

B)開關工作時，若電流大于整定電流而小于速斷電流，進行過流延時，若延時后、電流仍不正常（大于整定電流5A），則脫扣；若電流大于速斷電流，進行速斷延時，若延時后、電流仍不正常（大于整定電流5A），則脫扣；若零序電流大于零序整定電流而小于零序速斷電流，進行零序過流延時，延時后若零序電流仍不正常（大于零序整定電流2.5A），則脫扣；若零序電流大于零序速斷電流，則進行零序速斷延時，若延時后零序電流仍不正常（大于零序整定電流2.5A），則脫扣。

3、 控制器功能

◇開關消抖動；

◇電流超過速斷電流時進行速斷延時/不延時保護出口；

◇電流超過5A時進行過流延時/不延時保護出口；I>電流定值為電流二次額定電流(出廠時已整定為5A)；

◇零序電流超過設定倍數的整定零序電流時進行零序速斷延時/不延時保護出口；

◇零序電流超過2.5安培（額定電流0.5倍）時進行零序過流延時/不延時保護出口；

◇浪涌延時時間四段可選；

◇電流倍數四段可選；

◇時間四段可選；

◇電流延時16檔可選；

◇以上倍數是指流變額定電流的倍數。
